幾何/重合測試卡
時間：2016-10-25
熱度：837
品牌：Sine Image/ESSER愛莎
型號：NJ-10-100A
尺寸：可定制
材料：菲林/高清相紙
比例：4:3
類型：反射式/透射式可選
幾何/重合測試卡簡介

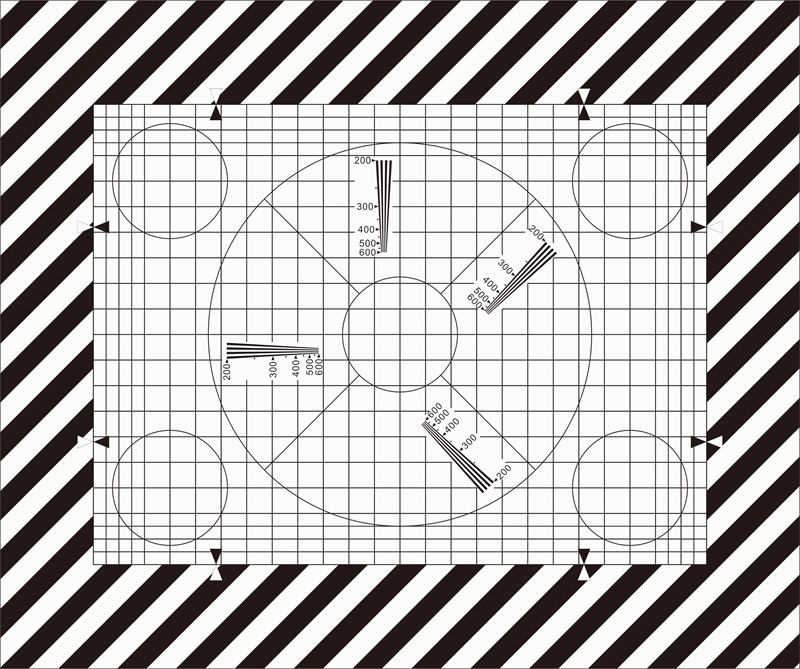

幾何/重合測試卡在條紋背景上有水平23個和垂直53個直線柵格。3個網格線從中間劃分外圍的3行網格。網格線的寬度是圖像寬度的0.15%。大圓形線的直徑為83是圖像高度的1/3%，5個小圓形線的直徑是圖像高度的25%。
4分辨率鍥被分布在大圓的0°、45°、90°和135°處，對應的2-10MHz信號頻率（8 MHz和600線的標記結束）。
幾何/重合測試卡應用
-
該測試卡專門為運營調整和控制TV攝像機而設計。
-
圓圈的線性掃描可以粗略的視覺評估。
-
網格線的作用是調整定位。
-
鍥的作用是測試分辨率。
