分辨率是成像系統重現空間頻率的能力。有些人只是簡單地用分辨率來描述極限分辨率，但是它也可以顯示相機在各種對比度下重現低、中、高頻率能力的綜合信息。空間頻率是自然圖像內容的組成部分，因此了解攝像機如何處理這些內容非常重要。

下面介紹的這幾款測試卡將幫助您了解有關設備分辨率和圖像質量的更多信息。
?

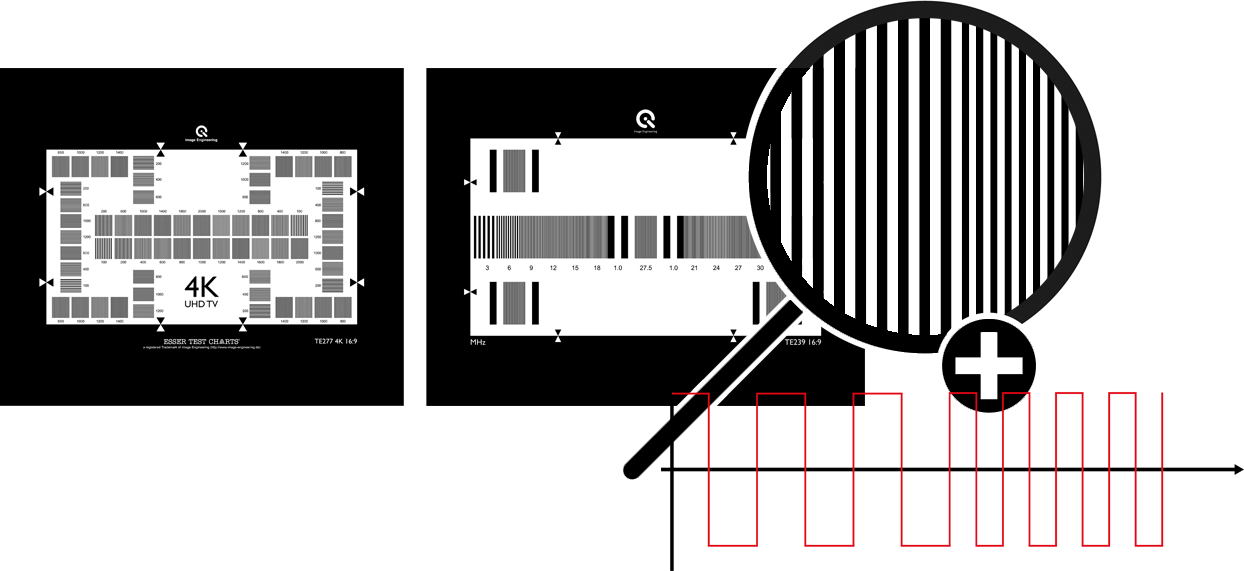

線型分辨率測試卡

線型分辨率測試卡是什么？

• 黑色和白色線條在不同頻率上沿水平或垂直方向排列的圖表。
• 不同的模式可用于相機的不同像素數，即SDTV，HDTV，4K或8K。

如何使用線型分辨率測試卡？

• 最好與波形監視器結合使用。
• 波形監視器的測量結果將沿著圖像的單行（或所有行作為疊加層）。
• 波形監視器將顯示從0％到100％之間的黑色和白色（圖表中的線條圖案是黑色和白色）之間或之間的高或低信號。

我們可以從中學到什么？

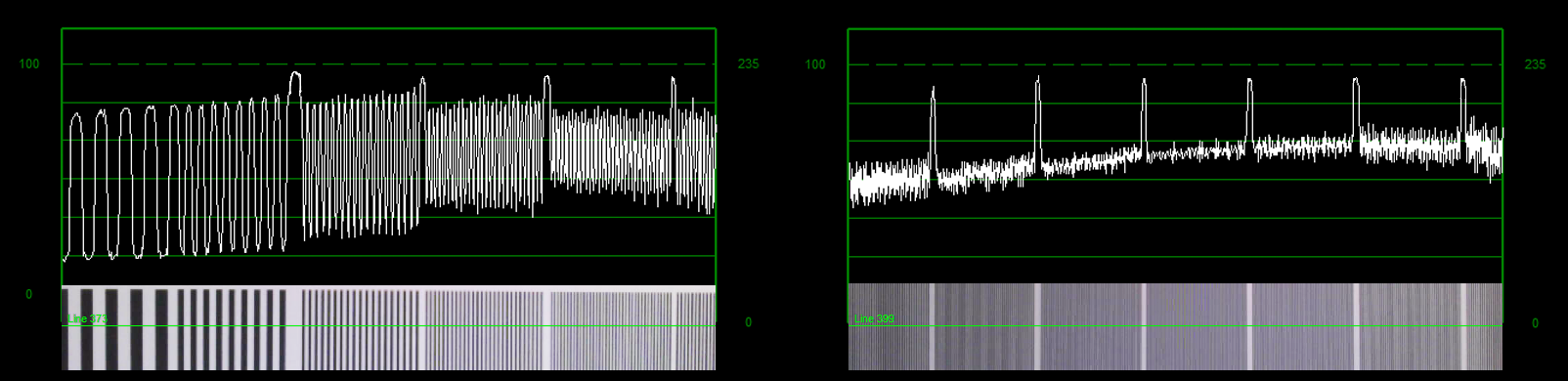

通過捕獲圖案的綠色水平線交叉不同的頻率。解決的頻率將被視為黑色和白色（左側）之間明顯變化的信號。如果頻率太高，波形監視器上顯示的信號將停止在黑白之間切換，由于攝像機將捕捉到“灰色”（右側），圖案將不再清晰。

• 如果調制太低，黑白信號之間就沒有分界，這大致是限制頻率。
• 高頻率將不太可能顯示黑色和白色，并將顯示為灰色（稱為調制下降）。

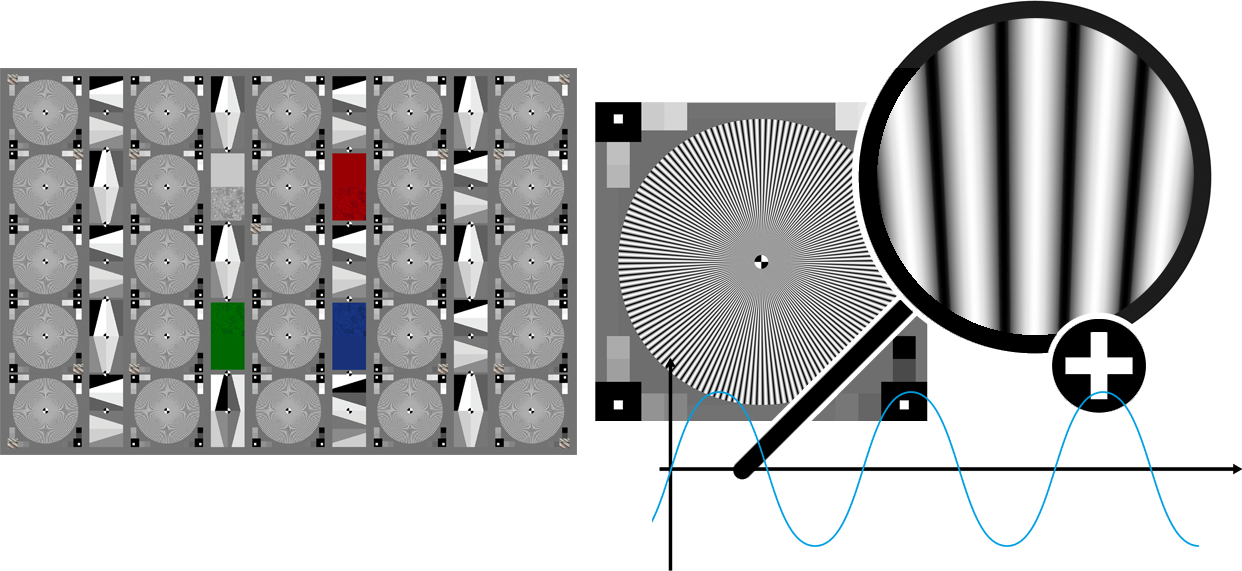

西門子星測試卡

西門子星測試卡是什么？

• 西門子星圖是基于黑色和白色的部分。對于分辨率測量（根據ISO 12233），黑白之間的變化顯示正弦波形狀。
• 圖像中的每顆星星提供許多不同的頻率，例如外半徑的低頻率和內半徑的高頻率。

如何使用西門子星測試卡？

• 測試卡的中心由用于基于軟件的自動檢測的注冊標記覆蓋。通過軟件檢查每個星形調制的半徑。
• 結果結合起來形成一個稱為MTF曲線的圖表。
• 在圖像中的25個點測量相同的頻率。
• 這個測量總是客觀的。

我們可以從MTF中學到什么？

• 系統的極限頻率
• 低頻到高頻相機的解析性能。
• 圖像處理過程中的圖像清晰度。
• 分辨率可以在水平，垂直幾個對角線方向進行檢查。
• 要了解有關西門子星形測量的更多信息，請聯系我們的技術人員。

?

?

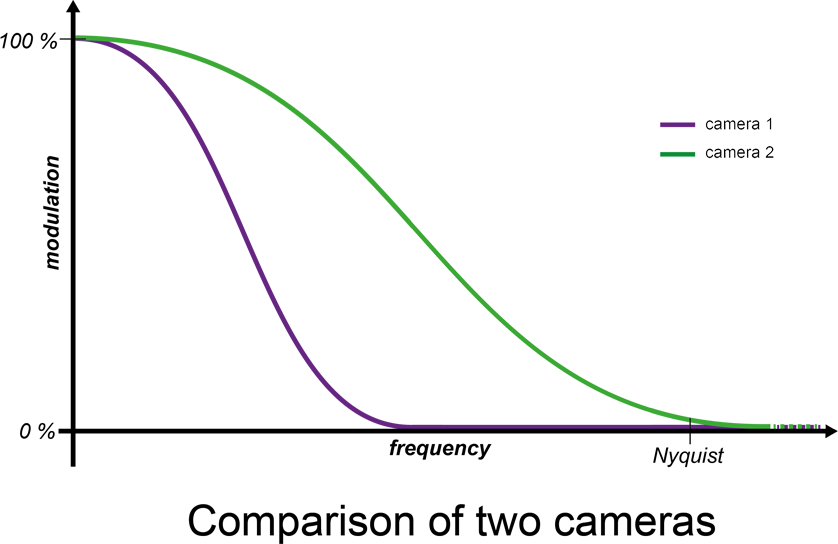

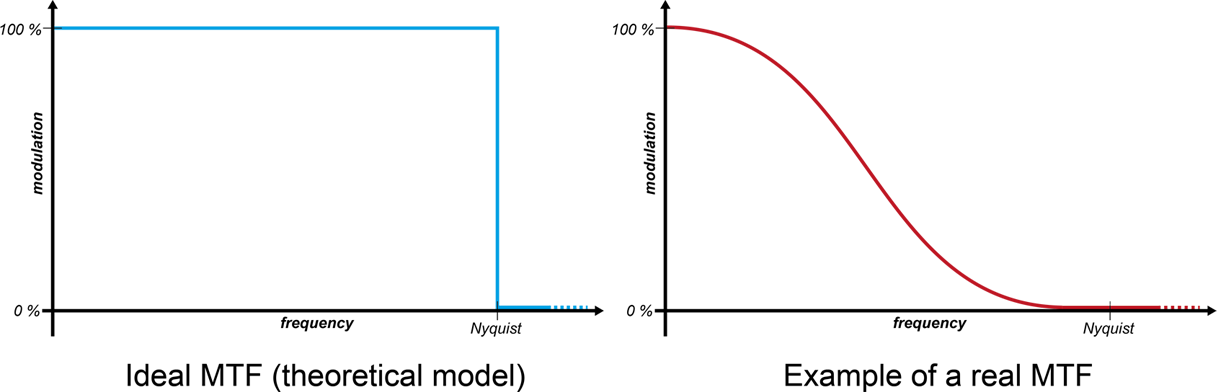

相機1對中頻和高頻表現出更高的調制度，這意味著更好地再現這些頻率。

相機2的速度下降到零，因此無法解析更高的頻率。

?

枯葉圖測試卡

枯葉圖測試卡是什么？

• 枯葉圖測試卡是與隨機的尺寸和RGB值隨機定位圓的圖。
• 它旨在與真實圖像內容更密切相關。

如何使用枯葉圖測試卡？

• 此圖表用于分辨率測試的特定情況，稱為紋理損失（高對比度，即低對比度，即頭發）。
• 結果以類似于MTF的光譜分布曲線顯示，但在這種情況下稱為SFR。

我們可以從中學到什么？

• 我們可以測量紋理損失。

以上就是賽麥吉為您準備的如何測量分辨率以及分辨率測試卡怎么用的方法，歡迎來電咨詢分辨率測試方案。
