HDTV測試卡應用

• 測試卡專門設計用于TV攝像機的運營調整和控制。
• 可以掃描圓圈粗略的進行視覺評估。
• 圖卡上的線的作用是調整定位。
• 圖卡的鍥的功能是檢測分辨率。

HDTV測試卡簡介

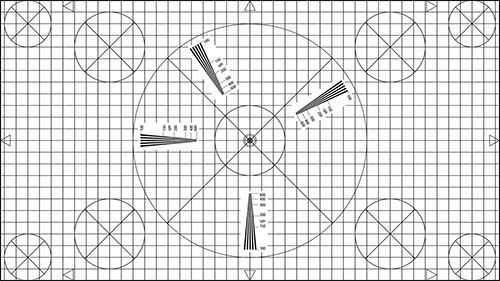

該測試卡由分布在白色背景上的水平方向23個和垂直方向43個柵線形成的24x42個方格結構組成。網格線的寬度是圖像寬度的0.08%。大圓形的直徑為83，是圖像高度的1/3%。5個小圓形線在這個4:3格式區域內直徑是圖像高度的25%。5個小圓形線在16:9格式區域內的直徑是16是圖像高度的2/3%。

大圓內的兩個分辨率鍥分別在0°和90°處，對用的信號頻率為100-600CPH。另外兩個位于33.75°和332.5°處，相應的信號頻率為100-600CPH。
