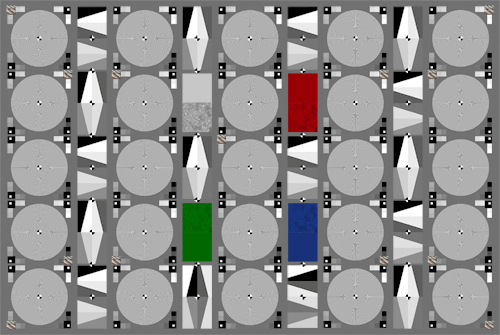

鏡頭分辨率測試卡TE268專為分辨率和銳度測量而設計。 25個正弦調制的西門子星，在四個不同對比度的16個傾斜邊緣，四個彩色枯葉圖和繩索結構圖像被放置在測試卡上。測試卡可以對九種不同的圖像高度進行非常詳細的分析。測試卡的縱橫比為4：3（圖像尺寸為810×1080mm）或3：2（圖像尺寸為810×1215mm）。它適用于從2 MP到180 MP的系統。
中心星的灰階反射率：
| 階號 | 參考反射率 |
| 1 | 1.00 |
| 2 | 0.93 |
| 3 | 0.87 |
| 4 | 0.80 |
| 5 | 0.73 |
| 6 | 0.67 |
| 7 | 0.60 |
| 8 | 0.53 |
| 9 | 0.47 |
| 10 | 0.40 |
| 11 | 0.33 |
| 12 | 0.27 |
| 13 | 0.20 |
| 14 | 0.13 |
| 15 | 0.07 |
| 16 | 0.02 |
測試卡TE268設計用于分辨率和銳度測量。可以使用iQ-Analyzer自動分析圖表。
鏡頭分辨率測試卡中的五個不同結構允許數字和視覺分析：
圖表結構遵循最新ISO標準ISO12233（2014）的建議。
根據ISO12233，十六個傾斜邊緣可用于確定調制和限制頻率。銳化的分析也可以用這些結構進行。
枯葉圖完成分辨率測量。它們是具有隨機直徑和灰度級的圓形結構。構造結構以對不同顏色進行分辨率測量。

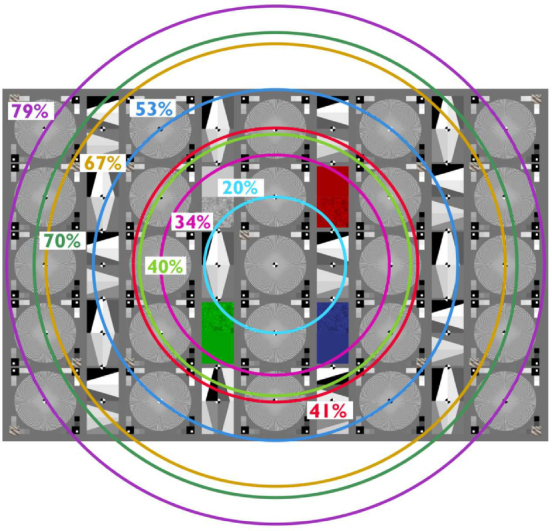

在TE268測試卡上，西門子星形的數量從九個增加到二十五個，以獲得關于圖像區域的更詳細的信息。可以在這些圖像高度（以％）確定分辨率：0.00-0.20-0.34-0.41 - 0.53 - 0.67 - 0.70 - 0.79。因此，存在關于在不同圖像高度的系統的對比度行為的信息的明確增加的量。
鏡頭分辨率測試卡TE268的最大分辨率取決于圖表的大小和直徑：
| 型號 | 尺寸 | 周期數 | 中心標記直徑 | 最小分辨率 | 最大分辨率 |
| TE268-H | A1066 | 144 | 5 mm | 8 MP | 180 MP |
| TE268-A460-H | A460 | 144 | 5 mm | 2 MP | 35 MP |
圖表4:3和3:2是可用的。
西門子明星和灰色補丁的大小：
| 測試卡型號尺寸 | 西門子星直徑 | 灰階 |
| TE268 25x? A1066 | 145 mm | 11.5 x 11.5 mm |
| TE268 25x A460 | 55 mm | 9 x 9 mm |
