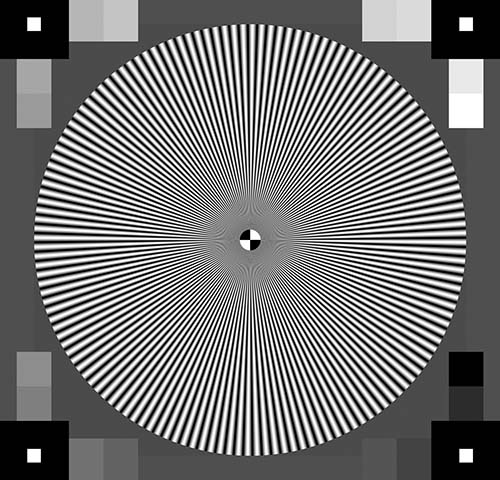

鏡頭分辨率測試卡TE253設計用于測試鏡頭分辨率。測試卡包含徑向正弦調制的西門子星，傾斜邊緣和白色噪聲斑塊。在西門子星的中心是一個調焦標記。在測試卡的邊界處，存在16個灰色塊，用于自校準。角落顯示一個更大的黑色正方形和一個小白色正方形。西門子星形有144和72個周期。

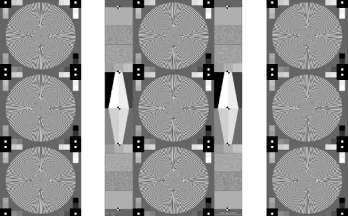

兩組傾斜邊緣提供四種不同的調制（40％，60％，80％，100％）。對于使用iQ-Analyzer的全場分析，TE253的九個圖表組合成三個條狀帶（大小為A1066）。使用該組合4：3,16：9或任何其它縱橫比。
尺寸A460的TE253 9x有兩種寬高比：4：3和16：9。
鏡頭分辨率測試卡TE253結構遵循最新ISO標準ISO12233（2014）的建議。
TE253 A 9x的最大分辨率取決于圖表的大小和中心的直徑
| 型號 | 尺寸 | 周期數 | 中心標記直徑 | 最小分辨率 | 最大分辨率 |
| TE253-L | A1066 | 72 | 12 mm | VGA | 2 MP |
| TE253-S | A1066 | 144 | 12 mm | 2 MP | 30 MP |
| TE253-H | A1066 | 144 | 5 mm | 8 MP | 180 MP |
| TE253-A460-L | A460 | 72 | 5 mm | VGA | 2 MP |
| TE253-A460-H | A460 | 144 | 5 mm | 2 MP | 35 MP |
西門子星和灰色補丁尺寸
| 測試卡尺寸 | 西門子星直徑 | 灰色補丁 |
| TE253 9x A1066 | 25 cm | 2 x 2 cm |
| TE253 9x A460 | 10,5 cm | 8.5 x 8.5 mm |
| TE253 single | 25 cm | 2 x 2 cm |
