多波群測試圖(negative)簡介

多波群測試圖TE104是專為高分辨率測量設計，主要用于視覺檢測。

這張測試圖由4行組成，每行有6個頻率從1到6MHz的多頻率正弦波群塊。這些塊順序每兩行一交換。因為圖表上沒有0.5MHz參考值，所以只有有限深度調制測量是可行的。可以采用1MHz作為參照值，但是要注意，這樣的結果與T03、T07、TE99和TE07測量出來的結果是沒有可比性的。但同時相比T07,TE99， TE107這張測試圖有更多的不同頻率的模塊分布在測試圖像區域內。

多波群測試圖使用方法

測量設備：視頻示波器，最好具有存儲功能。

測量條件：相機設置必須如下
??? 陰影校正：ON
??? 光圈校正：OFF
??? 伽瑪校正：OFF
??? 輪廓修正：OFF
??? 色彩校正：OFF

光圈：F /5.6?2/3“CCD，F(xiàn) /4?1/2”CCD

測試圖在均勻照射情況下，確定在1MHz時正確定位輸出視頻信號的幅度脈沖串的頻率以及0%（0V）黑條和100%（700mV/75歐姆）白條情況下的相機聚焦情況。黑白級別測定時一定要注意避免信號的削波情況。

測量程序

可以測量各種相機輸出信號，但是優選Y亮度信號（或B和W完美平衡的電碼Y）。測試圖像的中心和角部以便分析透鏡橫向色差。除了確定相機相應于5MHz的特定值，其他頻率響應被測定然后根據測試圖的空間頻率控制成曲線最終得到對比度損失值。1MHz和2-6MHz頻率脈沖串被推薦用于這種測量。測量得到在2至6MHz相機響應的對比度損失值。

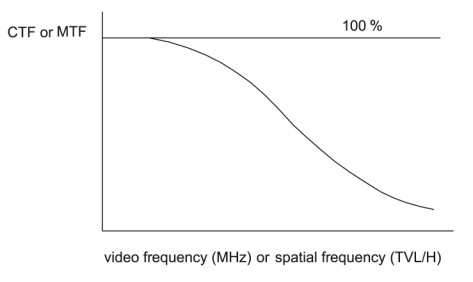

所獲得的響應是一個對比度傳遞函數（CTF）。

根據CTF的數學關系可以計算MTF：MTF（N）=π/ 4[CTF（N）+1/3 CTF（3N） - 1/5 CTF（5N）+1/7 CTF（7N） - 1/9 CTF（9N）+1/11 CTF （11N）...]其中，N是所分析測試圖的空間頻率; N的TVL/ H
