動態分辨率測試卡用來檢測電視攝像機傳輸系統的分辨率特性以及串色干擾，觀察水平和垂直光圈校正效果、相機在水平和垂直運動中的動態清晰度。

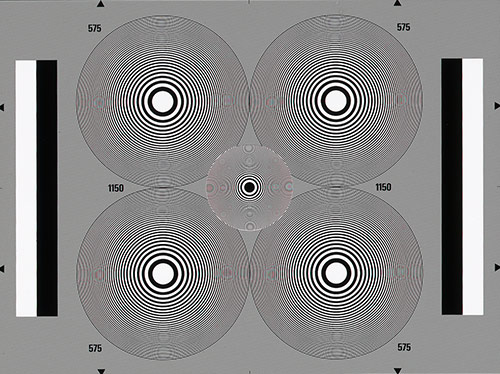

在動態分辨率測試卡中心區域內放置四個密度為D~0.4的大型環形波帶片。每個環形波帶片由寬度和距離向外遞減的同心圓組成。由于圓形環的幾何形狀使得帶片的空間頻率隨著與圓心距離的增加而線性增加。外緣的圓形環有575行/圖片高度，因此空間頻率為575/2=287.5周或線對每幅高度。在我們625行電視系統（575個有效行，52μs有效行時長，長寬比4:3）中相當于水平方向上7.4MHz的空間頻率。根據625線電視系統電子光束掃描定理水平線287.5周每幅高度可以只或只是沒有得到解決（奈奎斯特頻率）。
在動態分辨率測試卡中心有一個小環形波帶片空間頻率高達大環形波帶片的兩倍。這個中心圓形區域的外邊緣空間頻率每幅高度1150/2=575周或線對。這就相當于水平方向頻率為14.8MHz。
測試圖左邊和右邊分辨顯示一個白色和一個黑色豎線密度分別為D~0.1和D1.7。這兩個條用來作為示波器測量分辨率以及水平調整的參考值。
環形波帶片測量法被證明非常有價值尤其是對電視屏幕主觀比較測量。但不適合客觀測量。環形波帶片測量法是為開發新的系統和設備起重要輔助作用。它也可以被推薦用于在核準測量結果。
使用環形波帶片測量法輔助下可以確定電視攝像機以下幾個特征：
1、水平、垂直和對角方向的分辨率
2、分辨率和掃描光點之間的相關性
3、水平和垂直光圈校正效果
4、相機掃描光束的散光
5、所述環形波帶片和電視行相應彩色顯像管的蔭罩結構之間的干涉的影響
6、PAL編碼的效果（如串色）
7、相機在水平和垂直運動中的反應
????? a)動態清晰度
????? b)顳干擾（例如串色）
