動態分辨率測試卡簡介

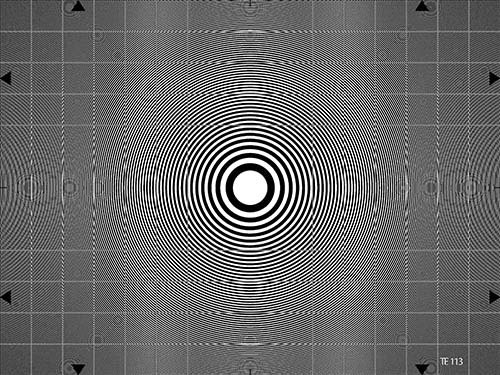

動態分辨率測試卡是專門為檢測TV攝像機分辨率特性以及TV傳輸系統“串色”干擾而研發的。測試卡由一個波帶片分布滿整個圖像區域，其中圖像上的環以線性增加的空間頻率向外擴展。網格線標志著垂直和水平方向上的空間頻率，中心位置2MHz，邊緣位置1MHz。圖像上水平方向邊緣的空間頻率可以達到8MHz，垂直方向邊緣的空間頻率達到6MHz。測試卡的角落的空間頻率為10MHz。

動態分辨率測試卡用于確定的TV攝像機和TV傳輸系統的以下特征

• 水平，垂直和對角方向的分辨率
• 分辨率取決于掃描的位置
• 水平和垂直光圈校正效果
• 照相機的掃描光束的象散（閥攝像機）
• 帶片和電視光柵對應彩色顯像管蔭罩結構之間干涉的影響。
• PAL編碼的效果（例如“串色”）在水平和垂直方向上照相機（或測試卡）運動過程中反應：動態分辨率，時間干涉干擾

該動態分辨率測試卡特別適合與電視信號濾波器的多維測量裝置（水平、垂直以及如果可能在時間上）一同使用。這些裝置可以是TV攝像機鏡頭光圈矯正器，也可以是標準PAL解碼器（帶線延遲）和梳妝濾波PAL解碼器。帶片也可以被使用在MAC系統（根據色彩線序傳輸）的預處理和預過濾效果的測定。動態分辨率測試卡已經被證實可以可靠的測量CCD攝像機。
