幾何測試圖卡T01B簡介

幾何測試圖卡T01B用于測量的攝像機和監視器的幾何形狀。

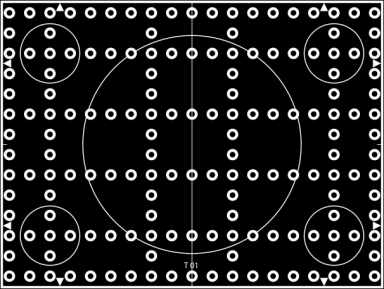

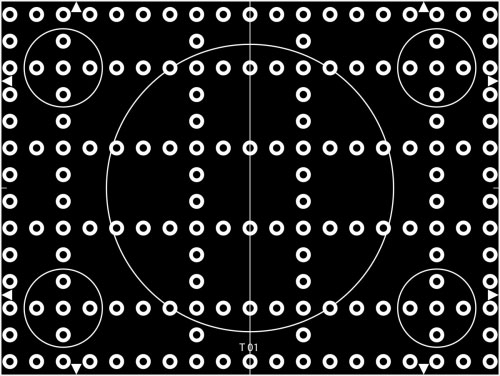

幾何測試圖卡T01B被設計成在一個黑色背景周圍區域上亮圓環形成網格，理想的幾何中心點位于電子測量發生器的25/15格光柵線交叉點處。圓環柵格占40%總圖像行。小圓環的外徑是3%的圖像高度，內徑是1.5%的圖像高度。

另外，在圖像中心和四個角都有白色圓形線圈（直接是圖像高度的75%）。

幾何測試圖卡T01B使用幫助

用照相機拍攝在顯示器上重疊的水平15行垂直25行的網格來檢測檢測攝像機幾何形狀。大圓線是在不使用電子示波器情況下對幾何圖形視覺粗略的評估。

這個測試卡還有正面版可用，即白色背景區域上面黑色圓環。
