測試卡產品中心

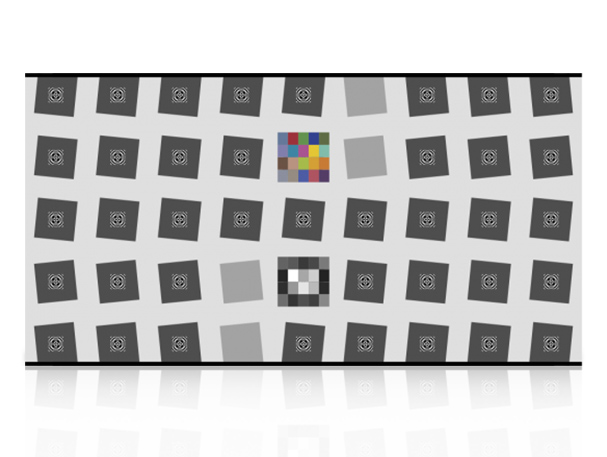

SFRplus測試卡反差10:1和2:1

時間:2016-09-29   熱度:1034
  • 品牌:Imatest/Sine Image
    型號:SFRplus
    尺寸:大中小尺寸可選
    材料:高清相紙
    類型:反射式
  • 特點

    可用于全自動分析圖像質量參數

    允分使用了圖卡上的所有空間,信息量大。相比之下,ISO舊款的分辨率測試卡的真實使用率只有10%,即可有10%的內容可用于數據化的分析。

    避免了高反差圖像導致的圖像階調溢出,使曝光寬容度更大,精度和重復性也更高。

    有助于分析信號處理的信息更多,例如銳化、降噪等。

    全自動圖像識別與定位:無需手動選擇分析區域,可全自動定位測試區域。

    支持多種尺寸和材料:從5X5cm到110X187cm,材料可以是無光、半光或背光材料,玻璃鍍鉻材料(用于小幅面高精度分析)。

    SFRplus測試卡可以與軟件Imatest中的SFRplus模塊配合使用,可以分析以下參數:

    MTF清晰度/分辨率

    畸變和視場角

    噪點

    ISO敏感度

    色彩精度

    橫向色差

    Gmma和色調響應。

    SFRplus 測試卡有許多可選項目

    反差選擇

    10:1 和 2:1 反差可用于分析非線性信號響應

    10:1 僅一種反差有助分析整個取景范圍內的3D圖表分析

    4:1 反差與2014版的?ISO-12233標準相符合

    介質類型?-半光澤 或 無光材料?

    無光紙,好處是有助減少反光,反光比較均勻,相對于啞光相紙的測試圖卡,鏡面反射很少。無光紙的測試卡MTF極值相對于啞光相紙的極限值要小一些。?

    啞光相紙,啞光相紙相對于無光紙的細節會更多一些,最大密度也更高。但由于其有較強的鏡面反光,通常不適用于廣角鏡頭的測試。

    長寬比例的選擇

    5x9 個方塊的測試圖,比例適用于典型的3:2的單反相機和典型的16:9的HDTV格式的。

    5x7 個方塊的測試圖,比例適用于典型的卡片相機和手機,比例為4:3。

    噴墨打印測試卡的分辨率

    我們提供的所有噴墨打印的測試卡的分辨率通常接近MTF50值5 cycles/mm,因此當選擇測試圖卡的尺寸時,需要基于此而考慮。使用太小尺寸的測試卡去測試一個高分辨率的相機是不合適的,會降低成像系統的分辨率到測試卡的極限分辨率。因此需要考慮測試卡的尺寸要滿足最小的聚焦距離,分辨率要大于傳感器的分辨率。??

    可選尺寸和有效分析區域

    對于1200萬像素以內的攝像頭,可以使用中等尺寸的測試卡。大尺寸的測試卡可以測試1200萬像素至2400萬像素的攝像頭,2400萬像素以上的攝像頭需要超大尺寸的測試卡。

    圖卡尺寸

    ? Square Dimensions
    5x9 5x7
    X-Small(超小) 8.5" x 15" 8.5 x 10"
    Small(小) 14" x 24" 14" x 20"
    Medium(中) 24" x 40" 24" x 34"
    Large(大) 44" x 60" 44" x 60"
    X-Large(超大) 44" x 74" 44" x 64"

    有效拍攝區域

    圖卡的有效拍攝區域包括上下黑邊以外的部分空白區域,因為要讓SFRplus測試模塊自動分析和定位測試區域,需要包括一部分空白。

    ? Square Dimensions
    5x9 5x7
    X-Small(超小) 7.85" x 15" 6.75" x 10"
    Small(小) 12.5" x 24" 13.5" x 20"
    Medium(中) 22" x 39.22" 22" x 33"
    Large(大) 33" x 59" 40" x 59"
    X-Large(超大) 42" x 72" 42" x 59"

    色塊元素

    色塊元素包括20個 色塊,可以用于分析色彩的還原,但需要選擇其測量數據做為參考數據。

    預畸變選擇

    帶有預畸變的測試圖卡可以用于分析廣角和魚眼鏡頭,并且可以調整不同的畸變水平。

    Level Matrix (5x7) Matrix (5x9)
    No distortion(無畸變) [0 0] [0 0]
    Distort(小畸變) [0.833 1.123] [0.833 1.375]
    Distort+(大畸變) [1.167 1.577] [1.167 1.982]
    Ultradistort(超大畸變) [1.333 ?2.313] [1.333 2.958]

    我們不建議使用帶光澤的介質來測試廣角鏡頭或預畸變測試卡,因為容易產生反光。
