很多醫療影像應用用來捕捉極為細小的物體圖片，這也意味著測試圖卡尺寸必須很小。根據YY/T 1587-2018標準、YY/T 1603-2018標準、YY/T 0068.1-2008標準的規定制定以下內窺鏡影像測試解決方案。

內窺鏡影像測試光源

方案	序號	設備	圖片	說明	備注

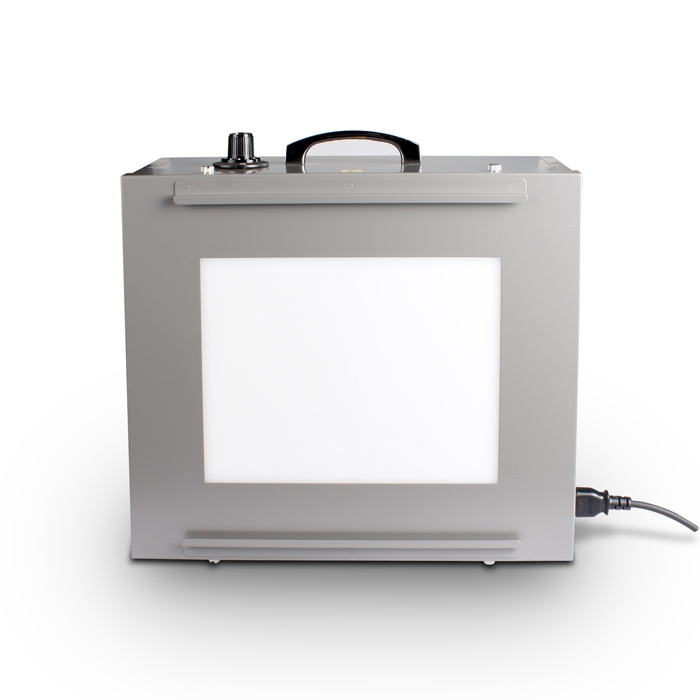

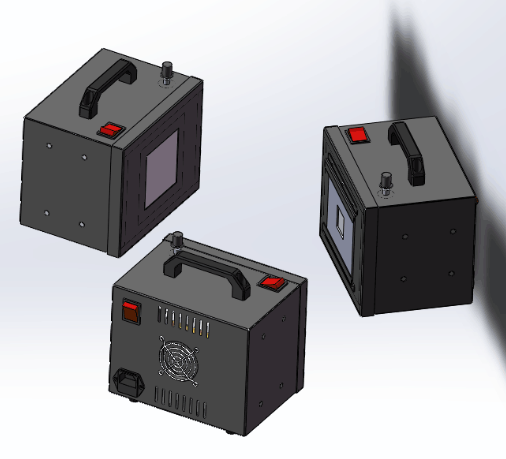

方案一	1	透射燈箱		0-11000Lux可調，均勻性大于95%，色溫選擇，根據內窺鏡的色溫	標準里面的光源A
	2	反射燈箱		小補光燈,照度可調，色溫選擇，根據內窺鏡的色溫	標準里面的光源B

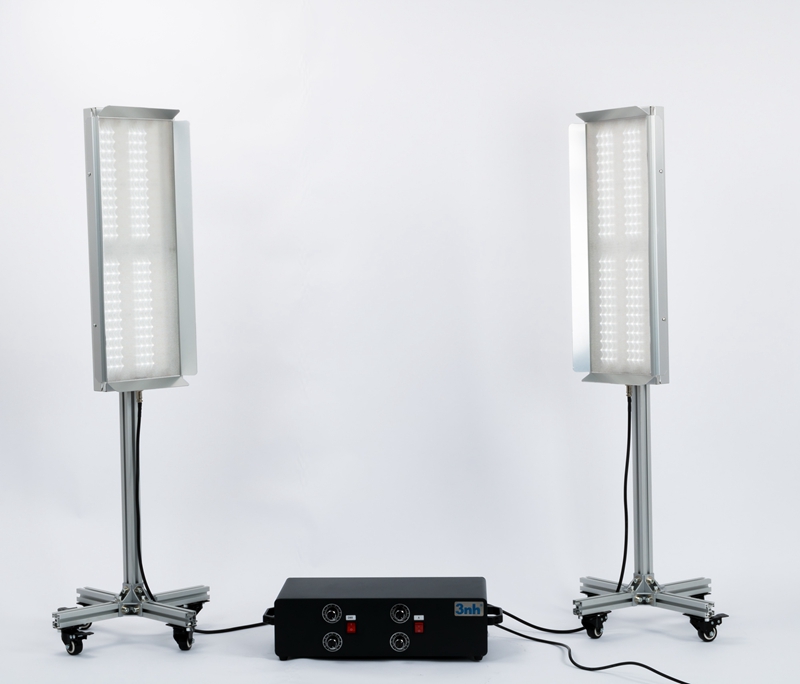

方案二	1	正面燈箱		數量1，用內窺鏡的發光源，客戶提供	標準里面的光源A
	2	側面燈箱		數量2，用內窺鏡的發光源，客戶提供	標準里面的光源B
實際情況是內窺鏡使用的光源光譜與CIE差異較大，根據標準規定的測試條件建議選擇第二方案。

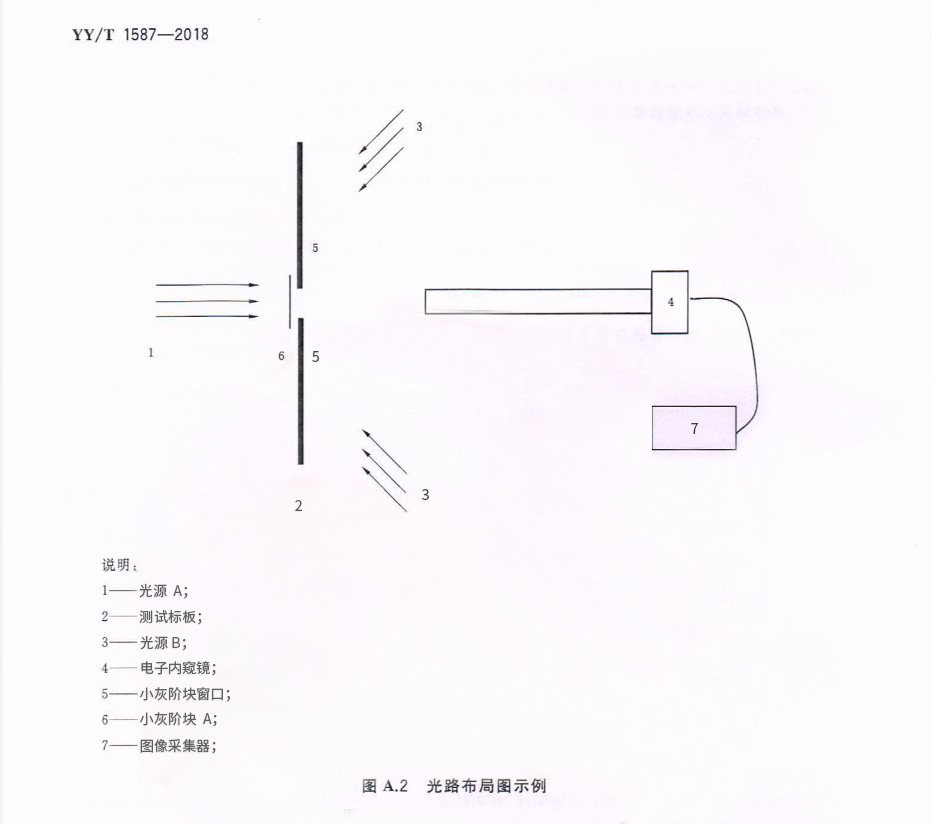

YY/T 1587-2018標準、YY/T 1603-2018標準 測試項目使用圖卡

序號	測試卡	圖片	說明	備注

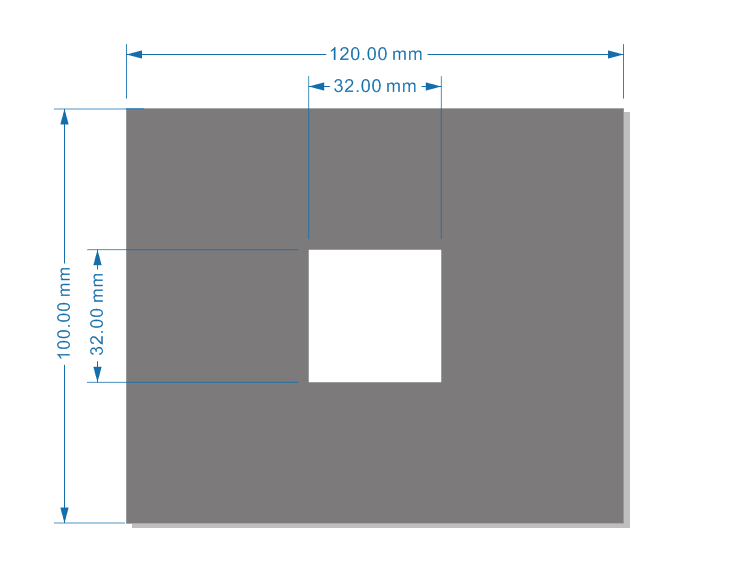

1	亮度響應特性測試標板		尺寸根據需求定制	反射卡

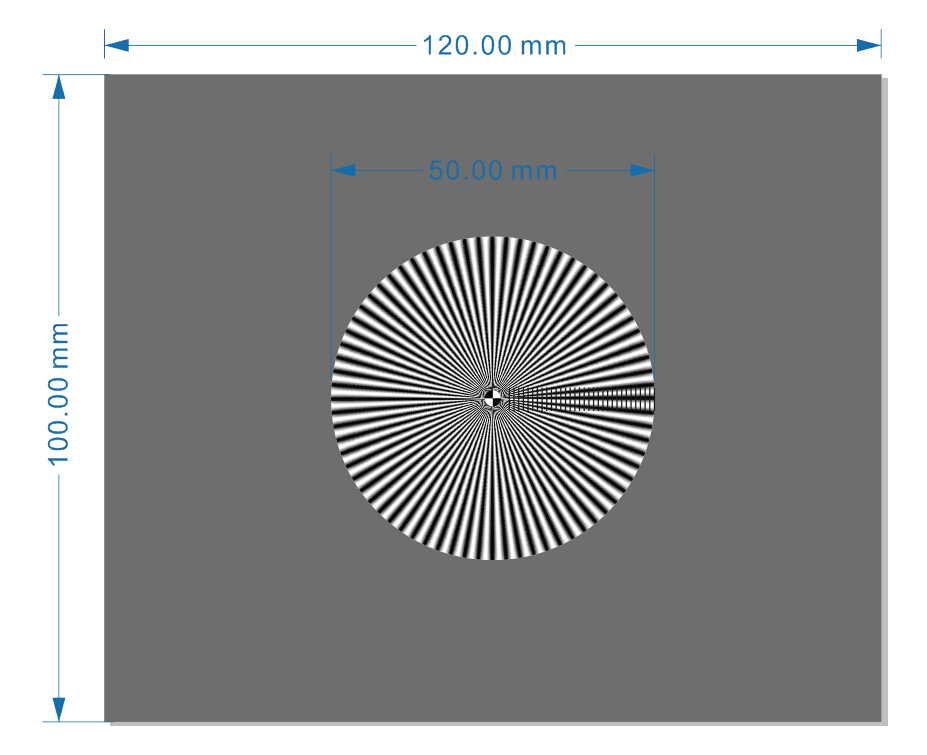

2	正弦波星形測試標板		有效圖案尺寸根據拍攝距離的試場范圍來制定	反射卡

YY/T 0068.1 測試項目使用圖卡

序號	測試卡	圖片	說明	備注

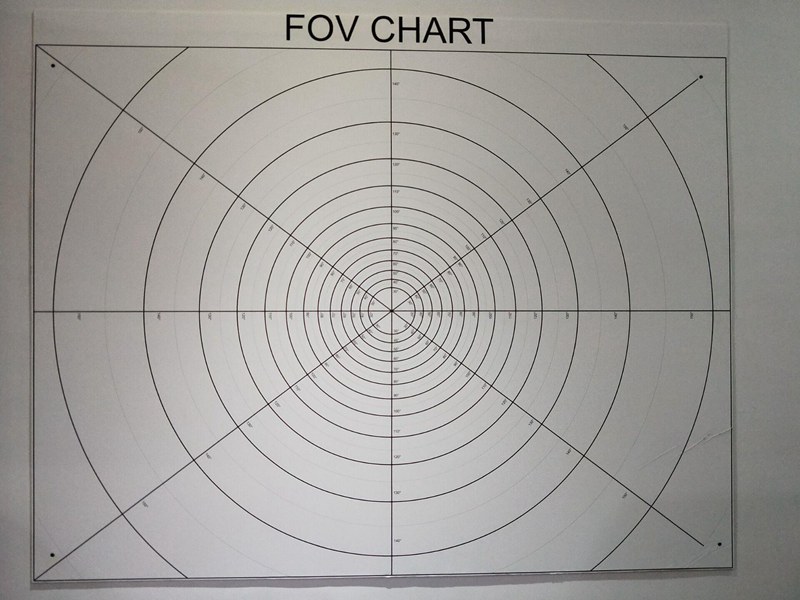

1	視場角靶標		視場角，可以根據客戶測試距離訂制尺寸40MM	反射式 140*140MM

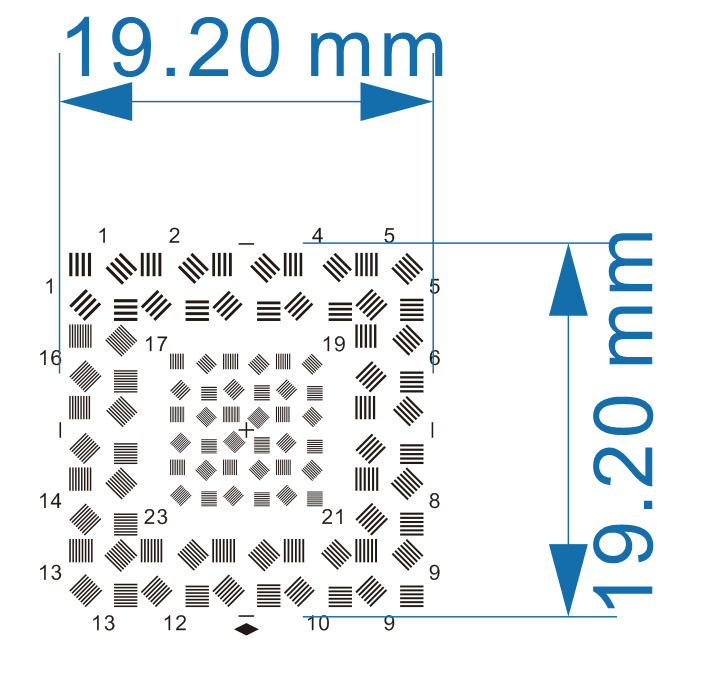

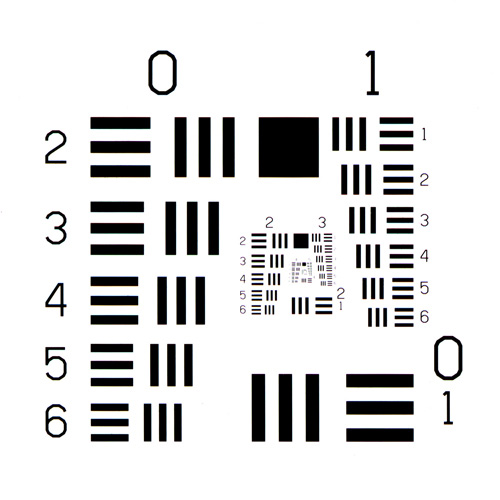

2	分辨率板		JB/T9328-1999 A型圖案     外框根據燈箱尺寸	反射

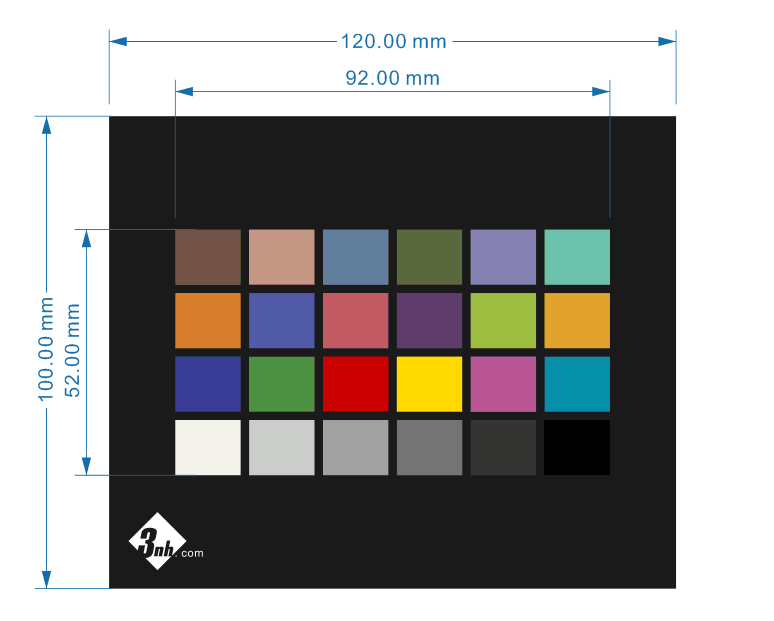

3	色彩還原卡		有效圖案尺寸根據拍攝距離的試場范圍來制定	反射

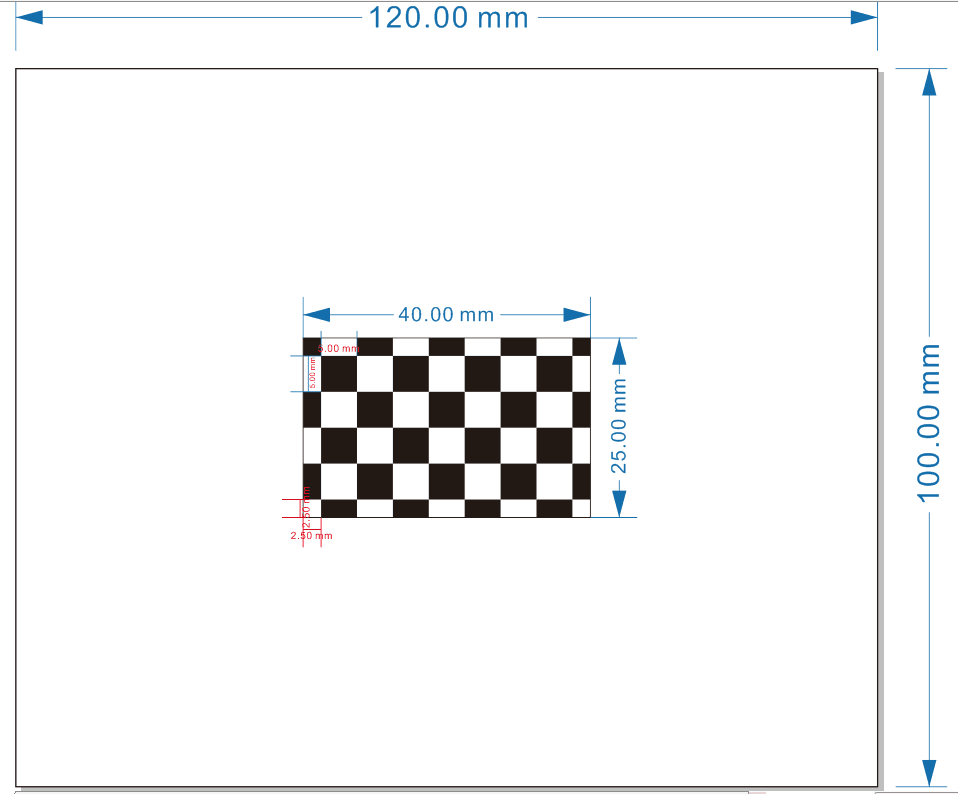

4	畸變卡		有效圖案尺寸根據拍攝距離的試場范圍來制定	反射

以上方案由工程師李斌提供，歡迎來電咨詢探討，電話：18926010906
