Camera的質量歷來受到極大的重視，如何評測Camera的性能也成了各個廠商最為關心的一件事情，Sineimage根據大量客戶的反饋以及以往的測試經驗，總結了以下11個Camera測試項目及測試設備。

1、逆投影解析

LENS單體逆投影解析測試項目，逆投影解析用于檢查LENS單體的解像能力。使用投影機將把Chart的圖像投影在暗室中的屏上，調節被測試的LENS，使Chart圖象呈現最清晰的狀態，利用人眼考察Chart圖象的清晰程度，評價LENS的成像質量。

測試設備：PD-100投影機，漫反射白屏，相關夾具，穩定平臺

測試環境：光學暗室，環境照度底于1lux

2、解像力測試 MTF

檢查通過對整個模組MTF的檢查來評價LENS的解析能力，同時考察LENS的解析能力的一致性。

測試設備：MTF Chart,CCM test,測試板,測試治具，電腦，測試暗房

測試環境：測試用暗房，Chart 表面照度（800+/-50lux）

3、解像力測試 TV-Lines EIA CHART

通過判讀EIA Chart的圖片來評價LENS的解析度，數據結果為TV-Lines。不同LENS間可以直接用圖片進行拍攝效果的比較。

測試設備：EIA-Chart,測試板，電腦，測試燈箱

測試環境：測試燈箱，照度800+/-50lux

4、解像力測試 SFR/TV-Lines ISO12233 CHART

使用專門的分析軟件對ISO12233 Chart的圖片進行分析，讀取SFR數據，對LENS解析度進行判斷。

測試設備：ISO12233，HYRes311，測試暗房，測試板，電腦。

測試環境：800+/-50lux

5、色彩還原能力測試 Color Fidelity:ColorChecker CHART/D65

在不同色溫/光源條件下拍攝Macbeth colorchecker chart,比較拍攝圖樣中的色塊數值與標準值的差異，評價LENS的色彩還原能力。

測試設備：TILO比色燈箱，colorchecker chart，測試板，電腦

測試環境:DAYLIGHT, COOL WHITE , TL84/U30

6、灰度分辨能力測試 灰階 EIA CHART/灰階卡

在不同光源環境下拍攝灰階測試卡，判斷所得圖片，比較LENS對灰階的分辨能力。

測試設備：TILO比色燈箱， Gray Scale chart，測試板，電腦

測試環境:DAYLIGHT, COOL WHITE

7、相對照度測試 Shading 8%Gray CHART

在均勻照明條件下拍攝18%Gray? Chart，分析圖片的中心與四周的亮度比，評價LENS的Shanding性能。

測試設備：測試用暗房， 18% Gray Chart，photoshop, 測試板，電腦

測試環境：600+/-50lux

8、視場范圍測試 FOV ColorChecker CHART/FOV Chart

通過在特定距離上拍攝FOV chart,對圖片進行計算判讀，從而測得LENS+SENSOR的視場角

測試設備：測試用暗房，三腳架，FOV chart,電腦

測試環境:600+/-50lux

9、漏光與鬼影測試 Flare 暗室

測試LENS的鬼影和耀斑性能。拍攝按一定規則排列的泛光源，觀察所拍得的圖片，比較光源的溢出情況。

測試設備：泛光源陣列，光學暗室，測試板，測試治具

測試環境:標準暗室

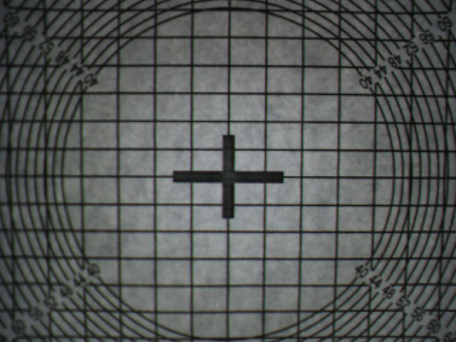

10、影象畸變測試 Distrotion

拍攝Distrotion Chart，量測拍得的圖片，計算模組的畸變，評價LENS的成像質量。

測試設備：測試暗房，畸變測試卡 ,測試治具

測試環境：800+/-50lux

11、室內/室外實際拍攝 清晨/黃昏

在不同室內和室外光源下實際拍攝，評價LENS在常見光源環境下的表現。

測試設備：測試板，移動測試治具

測試環境：晴朗早晨，傍晚，室內日光燈，室內白熾燈
