分辨率測試卡SFRreg在兩種模式下工作。
交互/設置模式(通過按下Imatest測試卡分析軟件主窗口中的Rescharts，然后選擇10 SFRreg，按SFRreg設置，或按Interactive / Postprocessors下拉菜單，然后選擇SFRreg設置運行)允許您選擇設置并交互地檢查結果詳情。保存的設置用于自動模式。
自動模式(通過按下SFRreg Auto或通過按下Imatest主窗口中的固定模塊下拉菜單，然后選擇SFRreg運行)將自動運行，無需其他用戶輸入。ROI基于從交互/設置模式保存的設置自動定位。這允許在不改變設置的情況下分析不同大小和成幀的圖像。自動模式適用于大批量的文件，特別適用于自動測試，其中構圖可能因圖像而異。
Optikos子午投影系統的分辨率測試卡SFRreg圖像分辨率測試卡SFRreg設計用于處理來自Optikos Meridian系統的圖像，該系統由多個投影儀組成，這些投影儀向照相機投影配準標記圖案。這些可以圖案出現在相機的無限遠焦點。典型的圖像如圖所示。

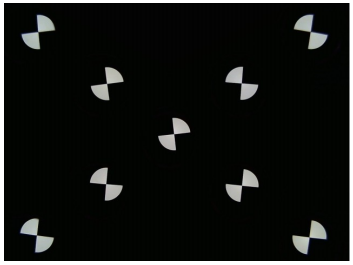

從9投影機Optikos子午線系統獲得的圖像
分辨率測試卡SFRreg從任意陣列的打印的定位圖表

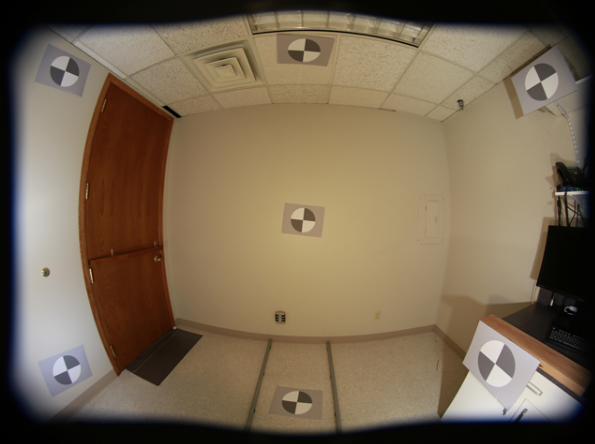

分辨率測試卡SFRreg還還可以與打印的定位標記模式配合使用，檢測圖像中的任何位置。 對于極端廣角(魚眼)鏡頭，它們應該直接朝向相機。可以向圖像添加其他圖形(通常為彩色或灰度)以進行其他測量。
SFRreg圖表打印選項
| 打印模式 |
噴墨(反光) 噴墨(透射) LVT膠片(透射) |
噴墨(反射)通常是最常用的選擇，但是對于極端魚眼鏡頭來說照明可能比較困難的。透射圖與低成本透射燈箱配合使用。 LVT圖相對昂貴，并且可能比大多數應用所需要的更精細。 |
| 對比度 | 4:1，10:1 | 4:1對比度在新的ISO 12233:2014標準中指定，但是對于可能被“真實世界”干擾低對比度對準標記的檢測的對象10:1比例更適合。 |
| 表面 | 啞光或半光 | 半光澤更容易受到眩光(鏡面反射)干擾，特別是對于廣角鏡頭。 啞光被推薦用于大多數應用，特別是廣角鏡頭或困難的照明情況。 |
| 形狀 |
圓?橢圓形 (4:3或16:9) |
圓形圖適用于大多數應用。 橢圓圖可能在極端魚眼鏡頭的外邊界附近工作更好。
?
|
