作為相機測試中最常用，最先進，功能最多的兩張測試卡，SFRplus測試卡和eSFR ISO分辨率測試卡有很多相似的特征，可以用來做很多類似的圖像質量分析。但是，他們之間也有一些功能的不同，了解他們之間的不同，有助于您選擇合適的測試卡來分析您的成像系統。

?

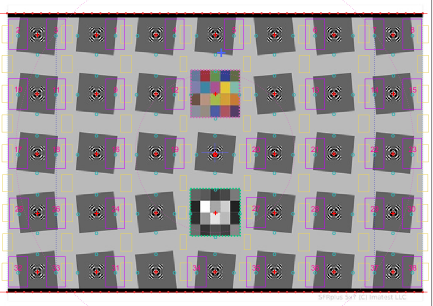

SFRplus測試卡	?eSFR測試卡

兩種圖表都提供詳細的分析結果在影像系統的清晰度度、色差、色調相應、色彩相應及均勻性等方面，且都使用Imatest的全自動功能測試。SFRplus提供最詳盡及全方位的銳度圖，遍布整個影像系統的可視區域，空間頻率響應及色差，用SFRplus可測量到像場內更多的位置。Imatest自動分析如下圖所示：

另外，SFRplus可做預失真，用來最佳化極度魚眼效應失真的待測影像系統，例如車輛影像系統：

預畸變的測試卡	廣角影像

兩種測試卡均可用在各式各樣的介質包含高達一米的噴墨印刷，高精度的感光紙，及各種尺寸的彩色或黑白底片。SFRplus測試卡也可特定用在高精度的鍍鉻玻璃上。它可被制成微觀尺寸大小。

eSFR ISO分辨率測試卡?比較偏向多合一的測試目標，它完全遵照ISO制定的邊陲空間頻率響應標準。它的輻射狀灰階色階序列，適合用于測量龐大的雜訊細節及色調相應。它較大的彩色圖塊也更適合用于評估色差。

?eSFR色階和灰階圖案

eSFR ISO分辨率測試卡也包含楔形圖，用來測量云紋干涉及目視極限解析度。

雖然兩種圖表有許多相同的測試，重要的是選擇一個圖表可提供你最適合的信息來評估你的影像系統。如果更看重的是詳盡的銳度測量，則考慮用SFRplus測試卡；如果色調響應測量更加重要，則eSFR ISO分辨率測試卡也許比較適宜。

最后，SFRplus測試卡和eSFR ISO分辨率測試卡內的許多圖案元素是可依據你的測試需求來定制化的。
