光學有效像素總數測試要求對分辨率測試卡ISO12233 進行拍攝，具體測試方法可參考ISO12233。

截取中心水平分辨率 J1、K1，中心垂直分辨率 J2、K2 雙曲線光楔圖像。

用目視的方法從低頻向高頻觀察楔形圖像線數的變化，當線數由5->4（J1、J2）或由 5->4（K1、K2）時，此時的圖像上對應的空間頻率的刻度數即為視覺分辨率。

目視判讀方法：

應使用標準顯示設備將被判讀的圖像按實際像素進行顯示（必要時可以放大觀察）將線條數發生變化的空間頻率向高頻開始判讀，第一次發生線條數變化的頻率就是判讀結果；得到的判讀結果即為測試結果。

步驟如下：

?計算機讀出拍攝圖片，選擇其中一個特定區域；

在該特定區域處的位置中央取一條直線，沿著該直線的一個方向依次讀出這條直線上各像素點的像素亮度值；

判斷當前像素點的像素亮度值是否超過默認白色的亮度值；

如果當前像素點的像素亮度值超過默認白色的亮度值，則用拍攝圖片中當前像素點所在默認白色條紋參照標準圖片中對應的特定區域，分析出所述默認白色條紋代表的像素個數；

得到所述默認白色條紋對應的線條分辨數；

分析剩下的默認白色條紋所對應的線條分辨數，并從得到的全部數據中選出攝像頭最多能分辨出的線條數。

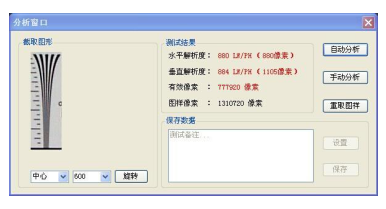

軟件輔助分析，可以得出解析度，有效像素總數和和光學有效像素；如下圖：
