吸收體材料

分辨率測試卡的射線吸收體材料用鉛箔或者與鉛當量相當的金屬箔。

鉛質柵條與線對

在一定寬度內，均勻地排列著若干條寬度相等、長度為20mm、厚度為0.05～0.1mm的鉛箔柵條，柵條的間距等于柵條的寬度。一條柵條和與它相鄰的一個間距構成一個線對，線對用LP表示。鉛箔柵條采用激光技術（或其它技術）刻制而成。

分辨率測試卡的構成

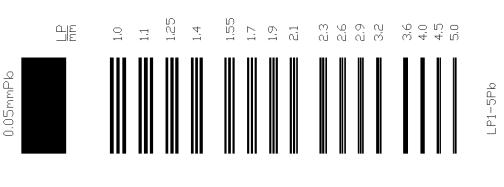

在一定寬度內，均勻地排列著若干組線對組，相鄰兩組的距離為3mm；若干組線對數按一定則（等比數列或等差數列）順序排列，各組線對的柵條緊夾在兩塊厚度為1mm的有機玻璃板之間，如下圖所示。線對組成及圖形分布結構按標準的規定。

分辨率測試卡的測試原理

將分辨率測試卡緊貼在工件上（或膠片暗袋或）離射線源較近一側的表面上，按照一定的工藝條件進行透照，經暗室處理后在底片上能夠觀察到幾組黑白相間的柵條影象，其中觀察到柵條剛好分離的一組線對，則該組線對所對應的線對數即為底片（或照相系統）的分辯率。

將分辨率測試卡緊貼在工件上離射線源較近一側的表面上（或圖象增強器輸入屏表面中心區域），按照一定的工藝條件進行透照，在顯示器上能夠觀察到幾組黑白相間的柵條影象，其中觀察到柵條剛好分離的一組線對，則該組線對所對應的線對數即為圖像（或成像系統）的分辯率。
