ISO12233分辨率測試卡是測試攝像頭分辨率（解像力）必備的測試卡，在ISO12233測試卡使用時不同的拍攝方法對測試結果有較大的影響，所以我們必須正確掌握ISO12233分辨率測試卡使用時的拍攝方法。

拍攝條件

1、反射式ISO12233分辨率測試卡拍攝方法：反射式分辨率卡拍攝時在任一白色區的亮度應在中心區平均亮度的±10%的范圍內，應避免攝像頭被光源直接照射。ISO12233測試卡周圍區域應具有低反射系數，以便將反射光的影響降到最低。測試卡應屏蔽任何反射光，并應該具有有效光譜中性。使用日光或ISO7589給定的白熾燈光。

2、透射式ISO12233分辨率測試卡拍攝方法：透射式測試卡需要在均勻光源背景下進行拍攝。（均勻光源背景需要用到透射式燈箱請參考：標準透射燈箱）

拍攝距離的確定

對于某一攝像頭模組而言，測試分辨率時的拍攝距離取決于該模組的對焦距離。即將模組放在對焦距離的位置拍攝ISO12233分辨率測試卡。

測試卡尺寸的選定

確定好拍攝距離后，原則上應當選擇能讓有效高度正好充滿畫面的測試卡。實際上完全按照該要求拍攝有一定難度，因此也可拍攝稍小或稍大，但后續需要將此時的讀數換算成正確的分辨率數值。

測試卡拍攝范圍的選取

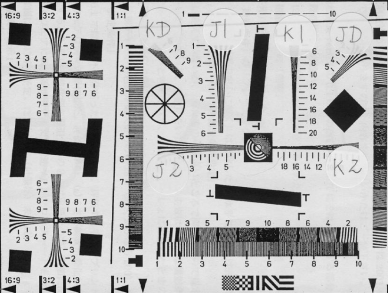

測試卡有效高度充滿畫面時，測試卡的4:3區域也應該正好充滿畫面。在取景偏大或偏小的情況下，應盡量使4:3區域中的J1、K1、J2、K2、JD、KD處于畫面中心。

測試中心分辨率

測試四角分辨率時，要分別將四角上的十字型測試單元置于畫面角落。實際操作可以將測試卡16:9端線貼在畫面外框，測量這一端上下兩個角的分辨率，再測另一側兩個角的分辨率。

測試四角分辨率

拍攝設置

鏡頭的拍攝設置包括：曝光時間、白平衡、亮度、色彩、Gamma校正、拍攝模式等。

攝像頭模組在測試板上進行測試時，通常采用默認的設置拍攝即可。

攝像頭模組在手機上進行測試時，需要選擇預設定的設置，即不加強任何效果下進行拍攝，并且以不壓縮的分辨率模式下拍攝或保存。若特殊效果下拍攝測試，需要給出說明。
